蛟龍葉片的傳動原理與卷制方法

1.傳動原理：由一臺電動機驅動，經減速機減速后由皮帶聯接分成兩路，各自接入蝸桿蝸輪減速器，經蝸桿蝸輪減速并換向后，再接入垂直面內與垂直線成一定角度的錐行模上。

2.卷制方法：設計專用機床,由空間成一定角度的一對錐形模轉動帶動平板料(寬度為(D-d)/2)運動，平板料經擠壓產生塑性變形,其一邊經擠壓產生塑性變形長度縮短了，即以后成為葉片的內孔尺寸部分，其另一邊經擠壓產生塑性變形長度伸長了，即以后成為葉片的外圓尺寸部分，經擠壓產生塑性變形后的材料再經由擋板輪系統順輪流出，產生螺旋變形，順螺旋軸模具卷制成螺旋葉片形式，擋板輪系統調整可控制螺旋葉片的螺距，螺旋軸模具與螺旋軸尺寸相同。

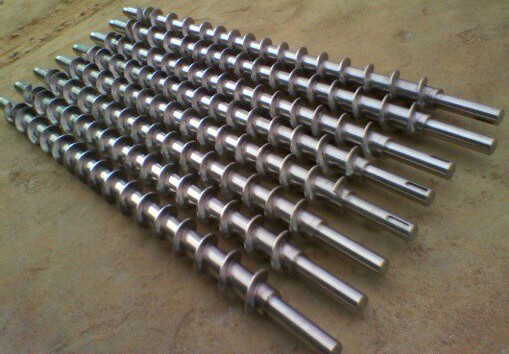

四平市正昌機械有限公司專業生產各種型號規格的螺旋冷軋葉片，已廣泛用于收割機械、糧食加工設備、化工、建筑機械、物料輸送、烘干等行業。銷售熱線：15330658597  0434-7782458
